چگونه فایل STL جواهرات را از نظر ریخته‌ گری بررسی کنیم؟

در فرآیند تولید جواهرات به روش پرینت سه‌ بعدی و ریخته‌گری، کیفیت فایل سه‌بعدی یکی از مهم‌ترین عواملی است که می‌تواند نتیجه نهایی را تحت تأثیر قرار دهد. یک فایل STL جواهرات ممکن است از نظر ظاهری کاملاً صحیح به نظر برسد، اما در مرحله پرینت، ایجاد موم یا رزین، ساخت مدل ریخته‌گری و در نهایت خروج فلز از قالب با مشکل مواجه شود.

به همین دلیل، بررسی فایل STL تنها به باز کردن مدل در نرم‌ افزارهای طراحی سه‌ بعدی محدود نمی‌شود. فایل باید از نظر هندسه، ضخامت، مش، حفره‌ها، اتصال اجزا و قابلیت ریخته‌گری نیز بررسی شود.

در این مقاله از سرزمین دی تی اس، مهم‌ترین نکاتی را که باید پیش از ارسال فایل STL جواهرات برای پرینت و ریخته‌گری بررسی کنید، توضیح می‌دهیم.

چرا بررسی فایل STL قبل از ریخته‌گری اهمیت دارد؟

فایل STL در واقع اطلاعات هندسی سطح مدل را برای آماده‌سازی جهت چاپ سه‌بعدی در اختیار نرم‌افزار قرار می‌دهد. اگر این هندسه دارای خطا باشد، ممکن است مشکل در مراحل بعدی خود را نشان دهد.

برخی از مشکلات رایج عبارت‌اند از:

• وجود سوراخ یا شکاف در سطح مدل
• سطوح باز یا غیرمنطقی
• ضخامت بسیار کم بخش‌هایی از جواهر
• تداخل یا هم‌پوشانی هندسه‌ها
• وجود قطعات جدا از یکدیگر
• نرمال‌های اشتباه
• مش نامناسب
• جزئیات بسیار ظریف و غیرقابل‌چاپ
• ایجاد حفره‌های بسته و بدون مسیر مناسب
• مشکلات مربوط به مسیرهای خروج هوا یا مواد در فرآیند تولید

بنابراین، کنترل فایل STL قبل از ریخته‌گری می‌تواند از دوباره‌کاری، اتلاف رزین، شکست مدل و افزایش هزینه تولید جلوگیری کند.

۱۰ اشتباه رایج طراحان Matrix در آماده‌سازی فایل STL

۱. بررسی بسته و سالم بودن مش STL

اولین مرحله، بررسی Mesh فایل است.

مدل STL باید از نظر هندسی ساختاری سالم داشته باشد. به بیان ساده، سطح مدل باید به‌گونه‌ای ساخته شده باشد که نرم‌افزار چاپ و آماده‌سازی بتواند حجم و سطح آن را به‌درستی تشخیص دهد.

در زمان بررسی، مواردی مانند موارد زیر اهمیت دارند:

• سوراخ در سطح مدل وجود نداشته باشد.
• لبه‌های بدون اتصال وجود نداشته باشند.
• Faceهای معیوب شناسایی شوند.
• رأس‌های اضافی یا مشکل‌دار بررسی شوند.
• سطوح تکراری حذف شوند.
• نرمال سطح‌ها در جهت صحیح قرار داشته باشند.

نرم‌افزارهای مختلف طراحی و تعمیر Mesh می‌توانند برای شناسایی این خطاها مورد استفاده قرار گیرند.

اگر فایل STL جواهرات شما قبل از پرینت نیاز به بررسی و اصلاح دارد، استفاده از خدمات تخصصی طراحی و آماده‌سازی فایل در سرزمین دی تی اس می‌تواند احتمال بروز خطا در مراحل بعدی تولید را کاهش دهد.

۲. کنترل ضخامت قسمت‌ های مختلف جواهر

یکی از مهم‌ترین موارد در بررسی فایل STL، ضخامت بخش‌های مختلف مدل است.

نباید تصور کرد هر قسمتی که در نرم‌افزار سه‌بعدی قابل مشاهده است، الزاماً برای چاپ و ریخته‌گری مناسب خواهد بود. بخش‌های بسیار نازک ممکن است در چاپ رزین یا موم به‌درستی شکل نگیرند یا در مراحل بعدی تولید آسیب ببینند.

به همین دلیل، باید ضخامت قسمت‌هایی مانند:

• دیواره‌ها
• پایه نگین
• چنگ‌ها
• اتصال‌ها
• حلقه‌ها
• لبه‌ها
• قطعات تزئینی ظریف

بررسی شود.

مقدار ضخامت مناسب به نوع جواهر، ابعاد مدل، آلیاژ، روش چاپ، نوع رزین یا موم و فرآیند ریخته‌گری بستگی دارد؛ بنابراین نمی‌توان یک عدد ثابت را برای تمام مدل‌ها تعیین کرد.

نکته مهم

اگر یک بخش از مدل بیش از حد نازک طراحی شده باشد، ممکن است نتیجه نهایی با فایل سه‌بعدی تفاوت داشته باشد یا قطعه در مراحل تولید دچار شکست شود.

۳. بررسی حفره‌های داخلی و هندسه‌های بسته

در طراحی جواهرات سبک و توخالی، بررسی حفره‌های داخلی اهمیت بسیار زیادی دارد.

اگر یک فضای داخلی به‌درستی طراحی نشده باشد، ممکن است در فرآیند تولید باعث ایجاد مشکلاتی در چاپ یا ریخته‌گری شود.

در مدل‌های توخالی باید موارد زیر بررسی شوند:

• مسیر مناسب برای تخلیه مواد
• دسترسی مناسب برای تمیزکاری
• بسته نبودن غیرمنطقی فضاهای داخلی
• ضخامت مناسب دیواره‌ها
• نبود حجم‌های اضافی در داخل مدل

این موضوع در مدل‌های پیچیده، قطعات بزرگ و طراحی‌های سبک‌سازی‌شده اهمیت بیشتری پیدا می‌کند.

آشنایی با فایل‌ های 3DM و STL؛ دروازه ورود شما به طراحی حرفه‌ ای جواهرات سه‌ بعدی

۴. بررسی قطعات جدا از هم

گاهی یک فایل STL شامل چند قطعه است که در ظاهر در کنار یکدیگر قرار گرفته‌اند، اما از نظر هندسی به هم متصل نیستند.

برای مثال ممکن است در یک مدل انگشتر، بخشی از تزئینات یا پایه نگین تنها در ظاهر روی بدنه قرار گرفته باشد و اتصال واقعی نداشته باشد.

این مسئله باید پیش از پرینت بررسی شود.

اگر قطعات باید به صورت یک مدل واحد تولید شوند، لازم است اتصال آن‌ها از نظر هندسی و همچنین استحکام موردنیاز در فرآیند تولید بررسی شود.

۵. بررسی تداخل حجم‌ها

یکی دیگر از خطاهای رایج در فایل‌های STL جواهرات، هم‌پوشانی یا تداخل هندسه‌ها است.

برای نمونه، ممکن است دو بخش از مدل در یکدیگر فرو رفته باشند یا حجم‌های اضافی داخل مدل ایجاد شده باشند.

تداخل هندسی می‌تواند در زمان Slicing یا آماده‌سازی فایل برای چاپ، رفتار نامطلوبی ایجاد کند.

بنابراین بهتر است مدل از نظر موارد زیر بررسی شود:

• حجم‌های تکراری
• سطوح روی هم
• قطعات فرو رفته در یکدیگر
• هندسه‌های اضافی
• Booleanهای ناقص

۶. کنترل نرمال سطوح

جهت Normalها یکی دیگر از موارد فنی مهم در فایل STL است.

اگر جهت برخی سطوح برعکس باشد، نرم‌افزار ممکن است آن قسمت را به‌درستی تشخیص ندهد. این مشکل گاهی در مدل‌هایی که از چند عملیات مختلف Boolean یا ویرایش‌های متعدد عبور کرده‌اند بیشتر دیده می‌شود.

بنابراین پیش از خروجی گرفتن STL بهتر است:

• نرمال‌های مدل بررسی شوند.
• جهت سطوح اصلاح شود.
• Mesh نهایی دوباره کنترل شود.
• فایل خروجی در نرم‌افزار مناسب بررسی شود.

راهنمای چاپ سه‌ بعدی: چگونه فایل‌های STL را به G-Code تبدیل کنیم

۷. بررسی جزئیات بسیار ظریف

در طراحی جواهرات، جزئیات ظریف یکی از نقاط قوت مدل‌های سه‌بعدی هستند؛ اما هر جزئیاتی قابلیت تولید واقعی ندارد.

برای مثال:

• خطوط بسیار نازک
• تزئینات میکروسکوپی
• نوشته‌های بسیار ریز
• چنگ‌های ظریف
• لبه‌های بسیار نازک

ممکن است در چاپ سه‌بعدی یا ریخته‌گری به‌درستی بازتولید نشوند.

بنابراین طراحی باید با درنظرگرفتن محدودیت‌های واقعی فرآیند تولید انجام شود.

هدف فقط ساخت یک مدل زیبا در نرم‌افزار نیست؛ بلکه باید مدلی ساخته شود که قابلیت تبدیل‌شدن به یک قطعه واقعی را داشته باشد.

اگر طراحی شما دارای جزئیات ظریف، حجم‌های پیچیده یا ساختار سبک‌سازی‌شده است، پیش از ارسال برای چاپ و ریخته‌گری، فایل را از نظر قابلیت تولید بررسی کنید. خدمات طراحی و آماده‌سازی مدل سه‌بعدی سرزمین دی تی اس می‌تواند مسیر تبدیل ایده دیجیتال به محصول واقعی را دقیق‌تر و مطمئن‌تر کند.

۸. بررسی اندازه واقعی فایل STL

یکی از اشتباهات رایج در زمان انتقال فایل STL، توجه نکردن به واحد اندازه‌گیری است.

STL معمولاً اطلاعات واحد را به شکل قابل اتکایی در خود مشخص نمی‌کند و ممکن است فایل در نرم‌افزار مقصد با مقیاس اشتباه وارد شود.

به همین دلیل، قبل از چاپ باید ابعاد واقعی مدل کنترل شود.

برای جواهرات بهتر است مواردی مانند:

• طول
• عرض
• ارتفاع
• سایز انگشتر
• ضخامت
• ابعاد پایه نگین

به‌صورت دقیق بررسی شوند.

یک خطای کوچک در مقیاس می‌تواند نتیجه نهایی تولید را کاملاً تغییر دهد.

۹. بررسی فایل در نرم‌افزار Slicer

یکی از بهترین روش‌ها برای ارزیابی فایل STL، بررسی آن در نرم‌افزار Slicer مورد استفاده برای چاپ است.

در این مرحله می‌توان مواردی مانند:

• نحوه قرارگیری مدل
• ضخامت بخش‌های مختلف
• محل ساپورت‌ها
• جزئیات مدل
• حفره‌های احتمالی
• مشکلات مش
• مسیر چاپ
• نقاط حساس مدل

را بررسی کرد.

به همین دلیل، بررسی فایل صرفاً در نرم‌افزار طراحی کافی نیست و بهتر است مدل از دید فرآیند چاپ نیز ارزیابی شود.

۱۰. جهت قرارگیری مدل در چاپ را بررسی کنید

حتی اگر فایل STL از نظر هندسی کاملاً سالم باشد، زاویه چاپ می‌تواند روی کیفیت نهایی مدل تأثیر بگذارد.

قرارگیری نامناسب مدل ممکن است باعث شود:

• ساپورت‌های بیشتری نیاز باشد.
• سطح برخی قسمت‌ها کیفیت مطلوبی نداشته باشد.
• جزئیات ظریف آسیب ببینند.
• اثر ساپورت روی بخش‌های قابل مشاهده ایجاد شود.
• تنش‌های بیشتری در برخی قسمت‌ها ایجاد شود.

بنابراین، بررسی STL و انتخاب جهت مناسب چاپ باید در کنار یکدیگر انجام شوند.

۱۱. وزن مدل را پیش از تولید بررسی کنید

یکی از مزیت‌های مدل‌سازی سه‌بعدی این است که می‌توان پیش از تولید، اطلاعاتی درباره حجم مدل به دست آورد و با استفاده از چگالی فلز موردنظر، وزن تقریبی قطعه را تخمین زد.

این موضوع برای جواهرساز و مشتری اهمیت زیادی دارد؛ زیرا وزن فلز می‌تواند روی هزینه نهایی محصول تأثیر مستقیم داشته باشد.

البته وزن نهایی قطعه به عوامل مختلفی مانند:

• آلیاژ
• حجم واقعی مدل
• تلرانس‌های تولید
• پرداخت و پلیش
• تغییرات فرآیند ریخته‌گری

وابسته است.

بنابراین وزن محاسبه‌شده از فایل سه‌بعدی باید به‌عنوان برآورد اولیه در نظر گرفته شود، نه لزوماً وزن نهایی قطعه.

۱۲. بررسی مسیر ریخته‌گری و تغذیه

یک فایل STL سالم به‌تنهایی تضمین نمی‌کند که قطعه بدون مشکل ریخته‌گری خواهد شد.

پس از تأیید هندسه، باید فرآیند ریخته‌گری نیز در نظر گرفته شود. بسته به شکل قطعه، آلیاژ و روش تولید، طراحی مسیرهای ورود فلز، تغذیه و نحوه قرارگیری قطعه در فرآیند ریخته‌گری اهمیت پیدا می‌کند.

در مدل‌های پیچیده، ضخامت‌های متفاوت و حجم‌های سنگین، این موضوع اهمیت بیشتری دارد.

بنابراین طراحی سه‌بعدی و مهندسی ریخته‌گری باید هماهنگ باشند.

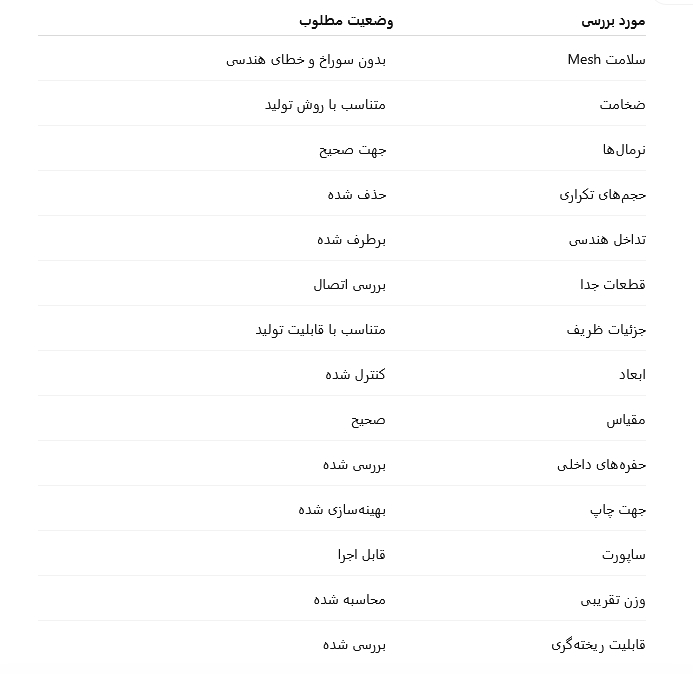

چک‌لیست بررسی فایل STL جواهرات قبل از ریخته‌گری

پیش از ارسال فایل برای چاپ و ریخته‌گری، می‌توانید این چک‌لیست را بررسی کنید:

STL آماده ریخته‌گری چه ویژگی‌هایی دارد؟

یک فایل STL مناسب تولید باید فراتر از ظاهر زیبا، از نظر فنی نیز قابل استفاده باشد.

به‌طور کلی، فایل مناسب باید:

• هندسه سالم داشته باشد.
• ابعاد آن دقیق باشد.
• ضخامت‌های بحرانی آن بررسی شده باشد.
• قطعات غیرضروری نداشته باشد.
• تداخل هندسی نداشته باشد.
• جزئیات آن متناسب با فرآیند چاپ باشد.
• برای Slicing آماده باشد.
• با روش ریخته‌گری انتخاب‌شده سازگاری داشته باشد.

چرا بررسی تخصصی فایل STL ارزش دارد؟

اصلاح یک خطای کوچک در مرحله طراحی معمولاً بسیار ساده‌تر و کم‌هزینه‌تر از اصلاح همان مشکل پس از چاپ، قالب‌گیری یا ریخته‌گری است.

به همین دلیل، بررسی فایل قبل از تولید می‌تواند به کاهش:

هزینه مواد اولیه + زمان چاپ + دوباره‌کاری + ضایعات + خطاهای ریخته‌گری

کمک کند.

در سرزمین دی تی اس، فرآیند طراحی و تولید جواهرات سه‌بعدی می‌تواند از مرحله طراحی و آماده‌سازی فایل تا پرینت سه‌بعدی، ریخته‌گری و تولید قطعه نهایی دنبال شود. این یکپارچگی باعث می‌شود فایل سه‌بعدی با نگاه دقیق‌تری نسبت به مراحل واقعی تولید بررسی شود.

جمع‌بندی

بررسی فایل STL جواهرات پیش از ریخته‌گری یکی از مراحل مهم در فرآیند تولید دیجیتال جواهرات است. سلامت Mesh، ضخامت دیواره‌ها، حفره‌های داخلی، اتصال قطعات، تداخل حجم‌ها، نرمال سطوح، مقیاس، ابعاد، جزئیات ظریف و قابلیت چاپ باید پیش از تولید بررسی شوند.

همچنین نباید فراموش کرد که فایل STL سالم الزاماً به معنای ریخته‌گری موفق نیست؛ بلکه مدل باید با فرآیند چاپ و الزامات ریخته‌گری نیز هماهنگ باشد.

اگر قصد دارید یک فایل STL را به محصول واقعی تبدیل کنید، بررسی تخصصی پیش از تولید می‌تواند از بسیاری از خطاها و هزینه‌های اضافی جلوگیری کند.
