چگونه فایل‌های STL برای پرینترهای سه‌بعدی ایجاد کنیم: راهنمایی برای مبتدیان

اگر تا به حال تجربه‌ای در پرینت سه‌بعدی داشته‌اید، احتمالاً می‌دانید که فایل‌های STL رایج‌ترین نوع فایلی هستند که با آن‌ها مواجه خواهید شد. معمولاً ممکن است کار خود را با دانلود فایل‌های STL از سایت‌های اشتراک‌گذاری فایل آغاز کنید.

با این حال، اگر حس خلاقیت و ماجراجویی دارید، می‌توانید به‌راحتی و تنها در چند مرحله ساده فایل‌های خود را ایجاد کنید و ایده‌های خود را بدون نیاز به وابستگی به دیگران به واقعیت تبدیل کنید.

شناخت فایل‌های STL

یک نقطه شروع خوب برای شناخت فایل STL، مبانی این فایل‌ها است. نام کامل این مخفف که به ندرت استفاده، Standard Tessellation/Triangle Language است. این نام‌گذاری به این دلیل است که یک فایل STL مجموعه‌ای از مثلث‌هاست که برای نمایش سطح یک مدل سه‌بعدی استفاده می‌شود. این مثلث‌ها آنچه که به نام مش (mesh) شناخته می‌شود را ایجاد می‌کنند، که نرم‌افزار برش‌دهنده پرینتر سه‌بعدی شما آن را تفسیر کرده و به صورت کد G به پرینتر ارسال می‌کند.

یکی از دلایل اصلی استفاده از فایل‌های STL این است که وقتی یک مدل سه‌بعدی در یک برنامه CAD ایجاد می‌شود، اطلاعات اضافی مانند رنگ معمولاً وجود دارد که هنگام پرینت سه‌بعدی مدل معمولاً نیازی به آن‌ها نیست.

یکی دیگر از مزایای استفاده از فایل‌های STL این است که هنگام صادرات یک مدل ایجاد شده در CAD، اغلب گزینه‌ای برای تنظیم رزولوشن STL خواهید داشت، که کمک می‌کند اندازه فایل‌ها قابل مدیریت باشد.

فایل‌های STL برای چه مواردی استفاده می‌شوند؟

فایل‌های STL در پرینت سه‌بعدی نقش اساسی دارند و طراحی‌های CAD را به فایل‌های قابل پرینت تبدیل می‌کنند. این فایل‌ها به‌طور گسترده در صنایع مختلفی که از طراحی دیجیتال و طراحی به کمک کامپیوتر (CAD) استفاده می‌کنند، کاربرد دارند.

هنرمندان و علاقه‌مندان به ساخت، از این فایل‌ها برای خلق مجسمه‌های منحصربه‌فرد و طرح‌های کاربردی استفاده می‌کنند و اغلب مدل‌های خود را در پلتفرم‌هایی مانند Thingiverse به اشتراک می‌گذارند یا از آنجا دانلود می‌کنند. سازگاری آن‌ها با اکثر نرم‌افزارهای برش‌دهنده پرینت سه‌بعدی، از جمله eufymake Studio، فایل‌های STL را به ابزاری ضروری در کاربردهای مختلف تبدیل کرده است.

چگونه فایل‌های STL ایجاد کنیم: گام‌به‌گام

انتخاب و تنظیم نرم‌افزار مدل‌سازی سه‌بعدی

اولین گام در ایجاد یک فایل STL، انتخاب نرم‌افزار مناسب برای مدل‌سازی سه‌بعدی است. گزینه‌های محبوب شامل موارد زیر هستند:

• Tinkercad (ایده‌آل برای مبتدیان به دلیل رابط کاربری ساده)
• Fusion 360 (مناسب برای مهندسی دقیق و طراحی‌های حرفه‌ای)
• Blender (مناسب برای اشکال پیچیده هنری و ارگانیک)
• SketchUp (پرکاربرد در مدل‌سازی معماری)

هنگام انتخاب نرم‌افزار، سطح مهارت خود و پیچیدگی پروژه‌تان را در نظر بگیرید.

پس از انتخاب برنامه، آن را دانلود و نصب کنید و اطمینان حاصل کنید که به‌درستی برای وظایف مدل‌سازی سه‌بعدی تنظیم شده است، از جمله تنظیم واحدهای اندازه‌گیری و فرمت‌های پیش‌فرض فایل.

خدمات پرینت سه بعدی پروجت

طراحی مدل سه‌بعدی خود

با استفاده از ابزارهای موجود در نرم‌افزار انتخابی خود، طراحی مدل سه‌بعدی را آغاز کنید. اگر در مدل‌سازی سه‌بعدی تازه‌کار هستید، ابتدا با اشکال ساده شروع کنید و به‌تدریج به سمت طراحی‌های پیچیده‌تر پیش بروید.

در این مثال، یک مدل لوله ساده (Pipe) را با استفاده از Fusion 360 ایجاد خواهیم کرد.

گام ۱: ایجاد یک طراحی جدید

Fusion 360 را باز کرده و برای ایجاد یک طراحی جدید، به مسیر File > New Design بروید.

بلافاصله پروژه خود را ذخیره کنید تا از از دست رفتن پیشرفت کار جلوگیری شود.

گام ۲: ایجاد یک اسکچ (Sketch)

در نوار ابزار، روی Create Sketch کلیک کنید. سپس یک سطح (Plane) را برای ترسیم اسکچ پایه خود انتخاب کنید.

گام ۳: رسم دایره بیرونی

از منوی Sketch، ابزار Center Diameter Circle را انتخاب کنید.

روی مرکز مختصات (Origin) کلیک کنید تا نقطه شروع دایره مشخص شود.

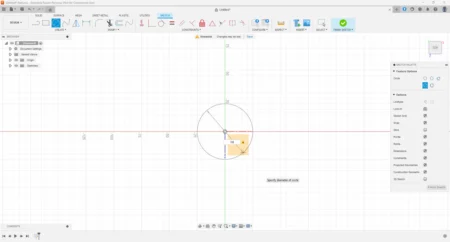

سپس ماوس را به سمت بیرون بکشید و با تایپ مقدار موردنظر (مثلاً 50 میلی‌متر)، قطر دایره را تنظیم کنید.

روی Finish Sketch کلیک کنید تا از حالت Sketch خارج شوید.

گام 4: اکسترود کردن دایره

از تب Solid، ابزار Extrude را انتخاب کنید.

روی ناحیه دایره کلیک کنید تا برای اکسترود انتخاب شود.

ارتفاع اکسترود (مثلاً ۸۰ میلی‌متر) را در کادر محاوره‌ای مشخص کنید.

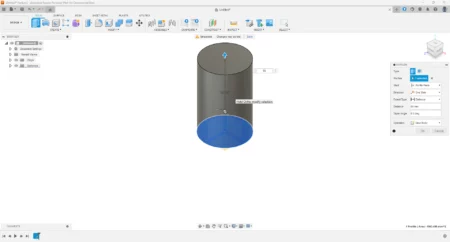

اطمینان حاصل کنید که عملیات روی New Body تنظیم شده باشد، سپس روی OK کلیک کنید تا سیلندر ایجاد شود.

گام 5: افزودن سوراخ داخلی

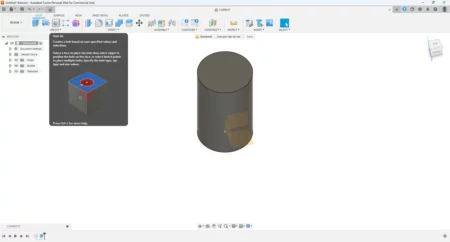

از منوی Create در تب Solid، ابزار Hole را انتخاب کنید.

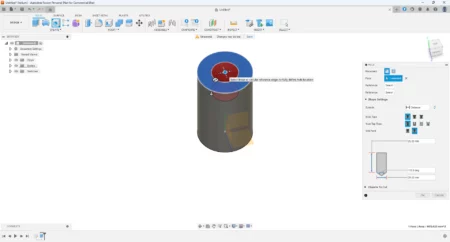

روی سطح بالای سیلندر کلیک کنید تا سوراخ را قرار دهید.

در کادر محاوره‌ای Hole:

• Placement: روی مرکز سطح بالای سیلندر کلیک کنید (این کار باعث می‌شود سوراخ هم‌محور با سیلندر باشد).
• Hole Type: گزینه Simple را انتخاب کنید.
• Diameter: قطر داخلی موردنظر خود را وارد کنید (مثلاً 25 میلی‌متر).
• Extents: عمق را به اندازه‌ای تنظیم کنید که با ارتفاع سیلندر برابر یا بیشتر باشد تا سوراخ از داخل سیلندر عبور کند (مثلاً 80 میلی‌متر).
• روی OK کلیک کنید تا قسمت داخلی لوله ایجاد شود.

گام 6: صادرات به‌عنوان فایل STL

به منوی بالا رفته و File > Export را انتخاب کنید.

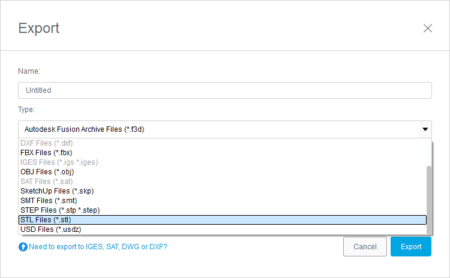

در کادر محاوره‌ای Export:

• نام فایل را وارد کنید.
• از منوی کشویی نوع فایل، STL Files (*.stl) را انتخاب کنید.
• روی Export کلیک کنید تا فایل STL در مکان دلخواه شما ذخیره شود.

این طراحی قطعاً یک طراحی بسیار ابتدایی است. با این حال، زمانی که تکنیک‌ها و مهارت‌های پایه‌ای را در نرم‌افزار CAD انتخابی خود تسلط پیدا کنید، به زودی خواهید دید که قادر به انجام پروژه‌های پیچیده‌تر خواهید بود. در اینجا یک طراحی است که با استفاده از هندسه پایه و تعداد کمی تکنیک پیشرفته ایجاد شده است.

در زیر پیشنهادات ما برای یادگیری و بهبود مهارت‌های CAD شما آورده شده است.

نکات برتر برای ایجاد مدل سه‌بعدی

• از تقاطع یا هم‌پوشانی هندسه اجتناب کنید: این می‌تواند باعث مشکلاتی در هنگام برش مدل برای چاپ شود.
• یکپارچگی ساختاری را حفظ کنید: اطمینان حاصل کنید که دیوارها به اندازه کافی ضخیم هستند تا چاپ موفقیت‌آمیزی داشته باشید و از ایجاد برآمدگی‌های بدون پشتیبانی که نیاز به ساختارهای حمایتی اضافی دارند، جلوگیری کنید. تمرکز خود را روی تمیز نگه داشتن طراحی و مناسب بودن آن برای چاپ سه‌بعدی بگذارید تا خطاها در فرآیند برش و چاپ کاهش یابد.
• رزولوشن: برای مدل‌های دقیق، رزولوشن بالا را انتخاب کنید، اما از فایل‌های بسیار بزرگ که می‌توانند سرعت برش یا چاپ را کاهش دهند، اجتناب کنید.
• مقیاس: بررسی کنید که مدل در واحدهای صحیح قرار دارد (میلی‌متر استاندارد برای اکثر پرینترهای سه‌بعدی است).
• چرخش: مدل را به درستی تنظیم کنید تا اطمینان حاصل کنید که برای چاپ آماده است بدون نیاز به تنظیمات اضافی در نرم‌افزار برش‌دهنده. در نهایت، تأیید کنید که فایل STL صادر شده با نرم‌افزار برش‌دهنده شما سازگار است تا انتقال به چاپ روان‌تر انجام شود.

بهینه‌سازی فایل‌های STL برای چاپ سه‌بعدی

اگر از بهترین شیوه‌ها پیروی کنید و طراحی‌های خود را ساده نگه دارید در حالی که وارد سفر خلاقانه‌تان می‌شوید، ممکن است نیازی به نگرانی درباره مشکلات پیشرفته نداشته باشید. با این حال، همیشه خوب است که آماده باشید، چرا که ممکن است با مشکلاتی در طراحی‌های خود یا فایل‌های STL از منابع دیگر مواجه شوید.

عناصر خاص طراحی گاهی اوقات می‌توانند “نواقص” را در یک مدل ایجاد کنند که باعث می‌شود مدل به طور کامل در برابر آب مقاوم نباشد. این مشکل اگر حل نشود می‌تواند باعث بروز مشکلاتی در چاپ شود . خوشبختانه ابزارهایی وجود دارند که می‌توانند این مشکلات را به سرعت تحلیل و اصلاح کنند بدون اینکه نیاز به ویرایش دستی طراحی باشد.

یکی از این ابزارها Meshmixer است که دارای ابزاری برای تحلیل و شناسایی نواحی مشکل‌دار است و حتی گزینه‌های تعمیر خودکار را ارائه می‌دهد. بسیاری از نرم‌افزارهای برش‌دهنده نیز دارای ویژگی‌های تعمیر داخلی هستند که اغلب توسط Netfabb پشتیبانی می‌شوند. در حالی که این ابزارها راحت هستند، ممکن است همیشه نتوانند مدل‌های پیچیده را به طور مؤثر مدیریت کنند.

اگر اندازه فایل شما برای نیازهای شما خیلی بزرگ است، Meshmixer می‌تواند رزولوشن (تعداد مثلث‌ها در مش) را کاهش دهد و فایل را کوچک‌تر و قابل مدیریت‌تر کند.

هنگام ایجاد مدل‌ها در نرم‌افزار CAD، مهم است که به ویژگی‌هایی مانند برآمدگی‌ها، دیوارهای نازک، و هندسه پیچیده توجه داشته باشید، زیرا این موارد می‌توانند چالش‌هایی در طول چاپ ایجاد کنند.

بهترین شیوه‌ها برای ایجاد فایل‌های STL

هنگام طراحی فایل‌های STL، مهم است که اولویت را به قابلیت چاپ بدهید تا چاپ سه‌بعدی روان و موفقی داشته باشید.

اولین قدم این است که از برآمدگی‌هایی که زاویه آنها بیشتر از ۴۵ درجه است اجتناب کنید مگر اینکه قصد داشته باشید از پشتیبانی استفاده کنید، زیرا این زاویه‌ها می‌توانند باعث آویزان شدن یا کاهش کیفیت سطح شوند.

ضخامت دیوار نیز عامل حیاتی دیگری است؛ اطمینان حاصل کنید که دیوارها نه خیلی نازک هستند که نتوانند به‌طور مؤثر چاپ شوند، و نه به‌طور اضافی ضخیم که باعث هدر رفت مواد و افزایش زمان چاپ شود.

اگرچه طراحی‌های ضد آب و ابزارهای تعمیر مانند Meshmixer یا اصلاحات داخلی نرم‌افزار برش‌دهنده مورد بحث قرار گرفته‌اند، تأکید بر این نکته مهم است که پیشگیری بهتر از اصلاح است. با تمرکز بر هندسه تمیز و حذف مشکلات احتمالی در مرحله طراحی، می‌توانید نیاز به رفع مشکلات بعدی را به حداقل برسانید.

در نهایت، همیشه از پیش‌نمایش نرم‌افزار برش‌دهنده استفاده کنید تا طراحی خود را قبل از چاپ ارزیابی کنید.

خدمات پرینت سه بعدی با رزین

سؤالات متداول درباره فایل‌های چاپ سه‌بعدی

آیا تمام چاپگرهای سه‌بعدی از فایل‌های STL استفاده می‌کنند؟

بیشتر چاپگرهای سه‌بعدی از فایل‌های STL پشتیبانی می‌کنند، اما برخی از چاپگرها از فرمت‌های دیگری مانند OBJ یا فرمت‌های اختصاصی استفاده می‌کنند. همیشه مطمئن شوید که چاپگر شما با فرمت مورد نظر سازگار است.

آیا می‌توانم پس از صادر کردن فایل‌های STL آن‌ها را ویرایش کنم؟

بله، فایل‌های STL می‌توانند با استفاده از ابزارهایی مانند Blender یا Meshmixer ویرایش شوند، اگرچه کار کردن با فایل طراحی اصلی راحت‌تر است.

بهترین تنظیمات رزولوشن برای فایل‌های STL چیست؟

برای چاپ‌های دقیق، از رزولوشن متوسط تا بالا استفاده کنید، اما از رزولوشن‌های بسیار بالا پرهیز کنید زیرا این کار اندازه فایل را افزایش می‌دهد بدون اینکه بهبود کیفیت قابل توجهی به همراه داشته باشد.
